Der Megger EVCA210-Adapter für maximale Sicherheit und zuverlässige Leistung – Aktion
Im Zentrum steht die zuverlässige Prüfung von Sicherheit und Leistungsfähigkeit moderner Ladesäulen. Der kompakte und benutzerfreundliche Adapter von Megger ist die ideale Lösung für Elektroinstallateure, um AC-Ladestationen für Elektrofahrzeuge umfassend zu testen – schnell, präzise und normgerecht.
Vorteile auf einen Blick
- Kompatibel mit der MFT-Serie sowie Installationstestern anderer Hersteller
- Typ-2-Ladestecker, geeignet für Ladestationen mit Schalttafel-Steckdose oder fest angeschlossenem Fahrzeugsteckverbinder

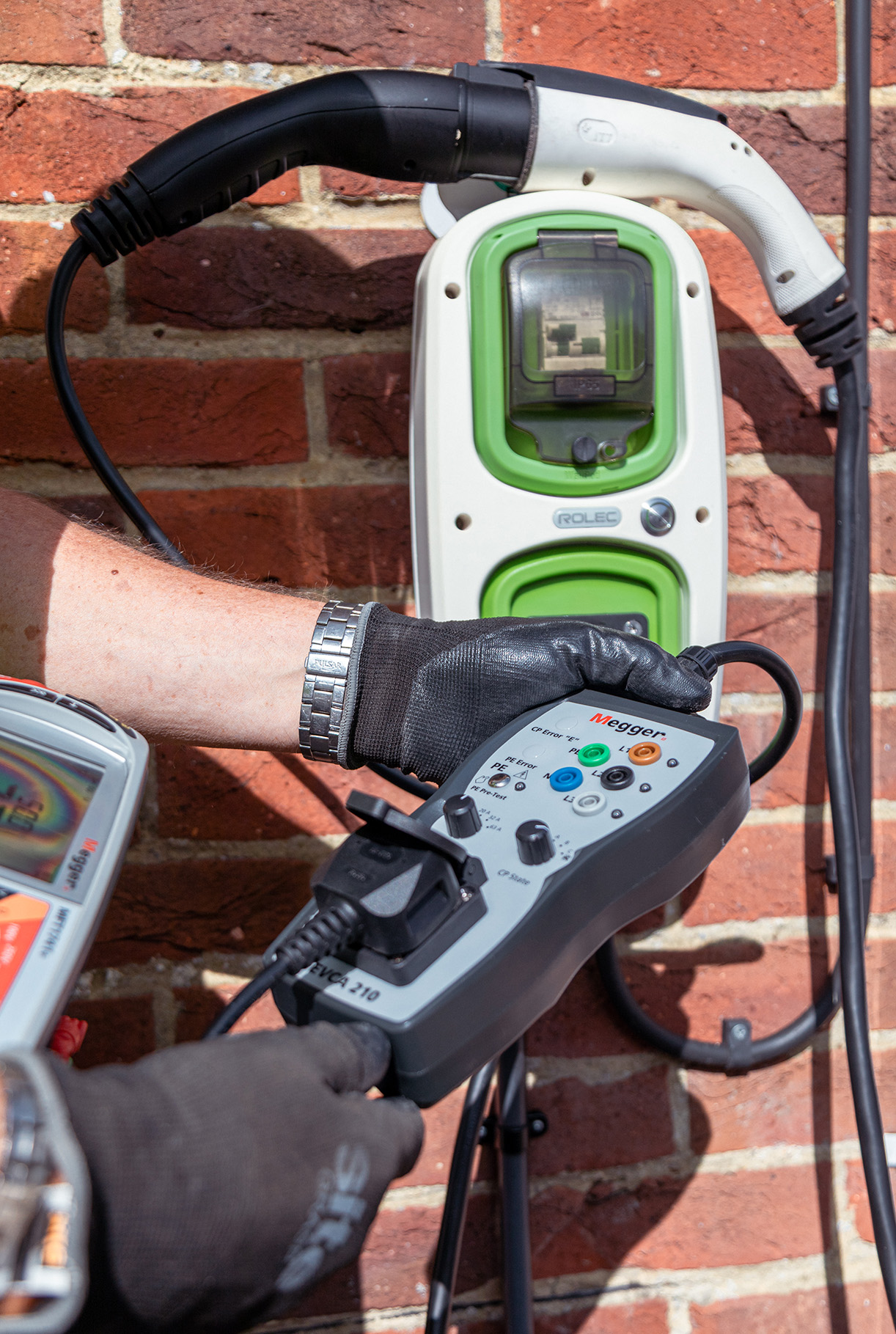

Megger EVCA210 – kompakter Prüfadapter für alle EV-Ladestationen
Der Megger EVCA210 ist ein kompakter, einfach zu bedienender Prüfadapter, der alle Funktionen bietet, die Elektrofachkräfte für die vollständige Prüfung von Ladestationen benötigen. Er wurde speziell entwickelt, um internationale und europäische Verdrahtungsvorschriften sowie Normen zu erfüllen und eignet sich für ein- und dreiphasige Ladestationen mit Typ-2-Steckverbindern.
Der EVCA210 ermöglicht die Prüfung von Funktion und Sicherheit einer Ladestation und unterstützt gängige Einzel- und Multifunktions-Messgeräte gemäß:
- IEC/EN 61851-1
- IEC/HD 60364-7-722
Ladestationen sollten sowohl bei der Erstinstallation als auch regelmäßig im Betrieb geprüft werden.
Funktionsweise
Der Adapter simuliert den Anschluss eines Elektrofahrzeugs an die zu prüfende Ladestation. Über die Auswahl verschiedener Proximity-Pilot- (PP) und Control-Pilot- (CP) Zustände kann der Bediener den Ladevorgang gezielt auslösen.
Relevante Normen:
- IEC 61851-1:2017 – Leitfähiges Ladesystem für Elektrofahrzeuge – Allgemeine Anforderungen
- IEC 60364-7-722:2018 – Niederspannungsanlagen – Stromversorgung für Elektrofahrzeuge
Anschlussmöglichkeiten
Der EVCA210 wird standardmäßig mit einem Typ-2-Steckverbinder geliefert.
Prüfgeräte können angeschlossen werden über:
- die frontseitige Netzsteckdose oder
- die 4-mm-Anschlüsse für L1, L2, L3, N und PE
Zusätzlich ermöglichen zwei CP-Signalanschlüsse die Messung des CP-Signals mit einem Oszilloskop.
Sicherheitsfunktionen
Der Adapter verfügt über eine manuelle PE-Vorprüfung, die vor jeder weiteren Messung mögliche gefährliche Spannungen am PE erkennt. Schlägt diese Prüfung fehl, muss der Test sofort beendet und die Ursache behoben werden.
Zusätzliche manuelle Fehlerprüfungen:
- CP-Fehler – simuliert einen Fehler im Control-Pilot-Kreis
- PE-Fehler – simuliert eine Unterbrechung des Schutzleiters
Diese Funktionen stellen sicher, dass die Ladestation bei erkannten Fehlern ordnungsgemäß abschaltet.
Ideal für Installation, Zertifizierung und Wartung
Speziell für den Einsatz nach deutschen, europäischen und internationalen Normen entwickelt, ermöglicht der EVCA210 eine effiziente Prüfung aller ein-, zwei- und dreiphasigen EV-Ladestationen. Ob Installation, Zertifizierung oder Wartung – arbeiten Sie sicherer, smarter und schneller.
Die Aktion ist gültig bis zum 31.12.2025 und nur solange der Vorrat reicht.
